Dans le domaine des systèmes de contrôle des fluides, les vannes jouent un rôle pivot dans la régulation de l'écoulement, de la pression et de la direction de diverses substances. Parmi la pléthore de types de valves disponibles sur le marché, les vannes de papillon PVC se distinguent en raison de leurs caractéristiques et applications uniques. En tant que principal fournisseur de soupapes en PVC PVC, je suis bien versé dans les différences entre les vannes papillon PVC et d'autres types de vannes. Dans ce blog, je vais me plonger dans ces disparités pour vous aider à prendre une décision éclairée lors de la sélection de la bonne vanne pour vos besoins spécifiques.
Conception structurelle
L'une des différences les plus significatives entre les valves de papillon PVC et d'autres types de vannes réside dans leur conception structurelle. Une vanne PVC Butterfly se compose d'un disque monté sur un arbre rotatif à l'intérieur d'un tuyau. Lorsque la valve est ouverte, le disque tourne à une position parallèle à l'écoulement du fluide, permettant un passage sans restriction. Inversement, lorsque la vanne est fermée, le disque tourne à 90 degrés pour bloquer l'écoulement.
En revanche, les vannes de porte, par exemple, ont une porte en forme de coin qui se déplace de haut en bas pour contrôler l'écoulement. Ce mouvement linéaire nécessite plus d'espace pour l'installation par rapport à la conception compacte d'une valve papillon en PVC. Les vannes du globe, en revanche, ont un disque de bouchon - comme un disque perpendiculaire au siège pour réguler le flux. La structure interne complexe des soupapes de globe entraîne souvent des chutes de pression plus élevées par rapport aux vannes papillon PVC.
La simplicité de la conception de la vanne PVC Butterfly rend plus facile et plus rapide. Un trimestre simple - le tour de la poignée ou de l'actionneur peut ouvrir ou fermer complètement la vanne, ce qui est très efficace dans les applications où une fermeture rapide est requise.
Résistance au matériau et à la corrosion
Comme son nom l'indique, le PVC (chlorure de polyvinyle) est le matériau principal utilisé dans les valves de papillon PVC. Le PVC est connu pour son excellente résistance à la corrosion, en particulier contre une large gamme d'acides, d'alcalis et de sels. Cela rend les vannes de papillon PVC idéales pour les applications dans les usines de traitement chimique, les installations de traitement de l'eau et les systèmes d'irrigation, où le liquide transporté peut être hautement corrosif.
D'autres types de vannes peuvent être fabriqués à partir de matériaux tels que le métal (par exemple, la fonte, l'acier inoxydable). Bien que les vannes métalliques puissent offrir une résistance élevée et une durabilité, elles sont plus sujettes à la corrosion dans certains environnements. Par exemple, une valve en fonte peut rouiller lorsqu'elle est exposée à l'eau et à l'oxygène au fil du temps, entraînant une réduction des performances et une durée de vie plus courte.
Cependant, pour les applications qui nécessitent une résistance à la température élevée ou une manipulation de pression extrême, des vannes métalliques comme laValve papillon en acier inoxydable haute performancePeut-être un meilleur choix. L'acier inoxydable offre une bonne résistance à la corrosion et peut résister à des températures et des pressions plus élevées par rapport au PVC.
Coût - efficacité
Le coût est un facteur important lors du choix d'une valve pour tout projet. Les vannes PVC Butterfly sont généralement plus efficaces que de nombreux autres types de vannes. La matière première, le PVC, est relativement peu coûteuse par rapport aux métaux, et le processus de fabrication simple des vannes de papillon PVC réduit encore les coûts de production.
Les coûts d'installation sont également plus faibles pour les vannes papillon PVC. Leur conception légère les rend plus faciles à gérer et à installer, réduisant les coûts de main-d'œuvre. De plus, la taille compacte des vannes papillon PVC signifie moins d'espace pour l'installation, ce qui peut économiser sur les coûts d'infrastructure.
En revanche, des vannes fabriquées à partir de métaux de haute qualité tels que l'acier inoxydable ou ceux avec des conceptions complexes (par exemple,Valve papillon triple excentrique) peut être beaucoup plus cher. Ces vannes sont souvent utilisées dans des applications où leurs caractéristiques de performance spécifiques sont essentielles, comme dans les systèmes de vapeur à haute pression ou les processus industriels critiques.
Caractéristiques de flux
Les vannes papillon PVC offrent des chutes de pression relativement basse à travers la vanne lorsqu'elles sont complètement ouvertes. La conception du disque rationalisée permet un flux fluide de fluide, minimisant les pertes d'énergie. Cela les rend adaptés aux applications où le maintien d'un débit élevé est crucial, comme dans les systèmes de distribution d'eau à grande échelle.
Certains autres types de soupapes, comme les clapulades, sont conçus principalement pour éviter le reflux plutôt que pour réguler le débit. Ils peuvent avoir une chute de pression plus élevée en raison de leur structure interne, qui comprend un disque ou une balle mobile qui bloque le flux inverse.
Cependant, dans les applications où un contrôle de débit précis est nécessaire, les vannes papillon PVC peuvent avoir des limitations. Leur contrôle de l'écoulement est généralement moins précis par rapport aux vannes de globe, ce qui peut fournir une limitation plus précise de l'écoulement en raison de leur conception qui permet un ajustement fin de la position du disque.
Performance d'étanchéité
Les performances d'étanchéité d'une valve sont cruciales pour éviter les fuites. Les soupapes de papillon PVC utilisent généralement un siège élastomère pour fournir un joint serré lorsque la soupape est fermée. Ce matériau de siège peut être sélectionné en fonction des exigences d'application spécifiques, telles que la résistance aux produits chimiques ou aux températures élevées.
En comparaison, les vannes à billes utilisent une boule sphérique avec un trou au centre pour contrôler l'écoulement. La balle a un sceau d'ajustement serré contre le corps de la valve, qui peut fournir d'excellentes performances d'étanchéité, en particulier dans les applications où des fuites zéro sont nécessaires. Cependant, le mécanisme d'étanchéité des vannes à billes peut être plus sujet aux dommages causés par les particules dans le liquide par rapport aux valves de papillon en PVC.
Hygiène et assainissement

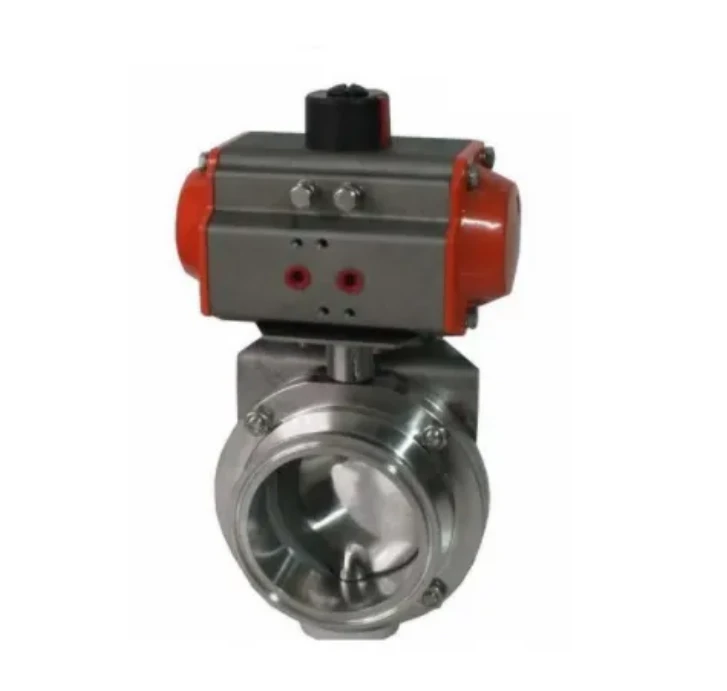

Dans les applications où l'hygiène est une priorité absolue, comme dans l'industrie des aliments et des boissons ou la fabrication pharmaceutique, laValve de papillon sanitaire pneumatiqueoffre une solution appropriée. Les vannes PVC Butterfly peuvent également être conçues pour répondre aux besoins sanitaires, avec des surfaces internes lisses faciles à nettoyer et à stériliser.
D'autres types de soupape peuvent avoir des crevasses ou des espaces morts où les bactéries et les contaminants peuvent s'accumuler, ce qui les rend moins adaptés aux applications sanitaires. Par exemple, certaines vannes traditionnelles peuvent avoir des zones où le liquide peut stagner, augmentant le risque de croissance microbienne.
Plage d'applications
Les vannes de papillon PVC sont couramment utilisées dans un large éventail d'applications, y compris le traitement de l'eau, le traitement chimique et l'irrigation. Leur polyvalence, leur résistance à la corrosion et leur efficacité en font un choix populaire dans ces industries.
Cependant, il existe des applications où d'autres types de vannes sont plus appropriés. Par exemple, dans les pipelines à gaz à forte pression, les vannes à billes ou les vannes de grille peuvent être préférées en raison de leur capacité à manipuler des pressions élevées et à fournir un joint fiable. Dans les systèmes de vapeur, les vannes de globe ou les vannes à température haute spécialisée sont souvent utilisées pour contrôler l'écoulement et la pression de la vapeur.
Conclusion
En résumé, les vannes PVC Butterfly ont des différences distinctes par rapport aux autres types de vannes en termes de conception structurelle, de matériau, de coût-efficacité, de caractéristiques d'écoulement, de performances d'étanchéité, d'hygiène et de gamme d'applications. En tant que fournisseur de soupape de papillon PVC, je comprends que chaque projet a des exigences uniques et que le choix de la bonne valve est crucial pour le succès du système.
Si vous êtes en train de sélectionner une vanne pour votre projet, je vous encourage à considérer attentivement les facteurs mentionnés ci-dessus. Que vous ayez besoin d'une valve pour un système de traitement de l'eau à petite échelle ou un processus industriel à grande échelle, notre équipe d'experts peut vous fournir des conseils professionnels et des vannes de papillon en PVC de haute qualité. Nous nous engageons à vous aider à trouver la solution de vanne la plus appropriée pour vos besoins spécifiques. Si vous avez des questions ou souhaitez discuter de vos exigences de vanne, n'hésitez pas à nous contacter pour une discussion détaillée de consultation et d'approvisionnement.
Références
- Valve Handbook, édité par EO Doebelin.
- Mécanique des fluides et thermodynamique de la turbomachinerie, par Sl Dixon.
- Conception du génie chimique, par Gavin Towler et Ray Sinnott.
