Une vanne à billes molle peut-elle être utilisée pour les applications liquides?

Une vanne à billes molle peut-elle être utilisée pour les applications liquides?

En tant que fournisseur dédié de vannes à billes souples, je rencontre souvent des demandes de renseignements de clients concernant l'adéquation de ces vannes pour les applications liquides. Dans cet article de blog, je vais me plonger dans les détails pour répondre à la question: une vanne à billes molle peut-elle être utilisée pour les applications liquides?

Comprendre les soupapes à billes soores

Les soupapes à billes molles sont un type de vanne de virage. Ils se composent d'une balle avec un alésage à travers le centre, qui tourne dans un corps de valve. Le joint souple, généralement composé de matériaux comme PTFE (polytétrafluoroéthylène), NBR (caoutchouc nitrile butadiène) ou EPDM (éthylène propylène diène monomère), fournit un joint serré entre la balle et le siège de valve. Cette conception permet un contrôle hors contrôle efficace du flux de fluide.

Avantages de l'utilisation de soupapes à billes molles pour applications liquides

1. Excellentes performances d'étanchéité
   L'un des principaux avantages des soupapes à billes molle - dans les applications liquides est leur capacité d'étanchéité supérieure. Le matériau de joint souple est conforme à la surface de la balle, créant une barrière serrée qui empêche les fuites. Ceci est crucial dans les applications où même une petite quantité de fuite peut entraîner des problèmes importants, comme dans les usines de traitement chimique ou les installations de traitement de l'eau. Par exemple, dans un réservoir de stockage chimique, une soupape à billes de joint souple ne peut garantir qu'aucun liquide corrosif ne s'échappe, protégeant l'environnement et l'équipement.
2. Opération de couple faible
   Les soupapes à billes molles nécessitent un couple relativement faible pour fonctionner. Cela signifie que moins de force est nécessaire pour ouvrir et fermer la vanne, ce qui peut être bénéfique dans les applications où un fonctionnement manuel est requis ou lors de l'utilisation d'actionneurs plus petits. Dans un système de manipulation de liquide à petite échelle, un opérateur peut facilement tourner la poignée de la vanne, réduisant l'effort physique requis. De plus, pour les systèmes automatisés, les exigences de couple inférieures se traduisent par des actionneurs plus petits et plus coûteux.
3. Contrôle de flux lisse
   La conception des soupapes à billes molles permet un débit lisse et dégagé de liquides. La conception du port complète, où l'alésage de la balle est de la même taille que le tuyau, minimise la chute de pression à travers la vanne. Ceci est important dans les applications où le maintien d'un débit cohérent est essentiel, comme dans les systèmes d'irrigation ou la transformation des aliments et des boissons. Le flux lisse réduit également le risque de cavitation, ce qui peut endommager la valve et d'autres composants du système.

Considérations pour l'utilisation de soupapes à billes molles dans des applications liquides

1. Température et limites de pression
   Les matériaux mollets - le joint a des limites de température et de pression spécifiques. Par exemple, les joints PTFE peuvent généralement résister aux températures jusqu'à environ 260 ° C, mais à des températures plus élevées, le matériau peut commencer à se dégrader, affectant les performances d'étanchéité. De même, l'évaluation de la pression de la valve doit être soigneusement considérée. Dans les applications de liquide à forte pression, comme dans les pipelines pétrolières et gaziers, une soupape à billes molle avec une cote de pression appropriée doit être sélectionnée pour assurer un fonctionnement sûr et fiable.
2. Compatibilité chimique
   Le liquide géré doit être compatible avec le matériau de joint mou. Différents produits chimiques peuvent réagir avec le matériau du joint, provoquant un gonflement, des fissures ou d'autres formes de dégradation. Par exemple, certains solvants peuvent dissoudre certains matériaux de joint à base de caoutchouc. Avant de sélectionner une vanne à billes de joint souple pour une application liquide particulière, il est essentiel de consulter le tableau de compatibilité chimique fournis par le fabricant de soupape.
3. Résistance à l'abrasion
   Dans les applications où le liquide contient des particules solides ou des substances abrasives, le joint doux peut être sujet à l'usure. Par exemple, dans une opération minière où les suspensions sont transportées, le sceau doux d'une soupape à billes peut être endommagé par les particules abrasives dans la suspension. Dans de tels cas, des revêtements spéciaux ou des conceptions de soupapes alternatives peuvent être nécessaires pour améliorer la résistance à l'abrasion de la valve.

Types d'applications liquides pour les vannes à billes molles

1. Traitement de l'eau et des eaux usées
   Les vannes à billes molles sont largement utilisées dans les usines de traitement des eaux et des eaux usées. Ils sont utilisés pour contrôler l'écoulement de l'eau à divers stades du processus de traitement, y compris l'apport, la filtration et la désinfection. Par exemple, dans un système de filtration d'eau, une soupape à billes de joint mous peut être utilisée pour réguler l'écoulement de l'eau à travers les filtres, assurant un fonctionnement efficace. Dans le traitement des eaux usées, ces valves peuvent isoler différents réservoirs de traitement et contrôler la décharge de l'eau traitée.
2. Industrie des aliments et des boissons
   Dans l'industrie de l'alimentation et des boissons, les vannes à billes mous-scellées sont populaires en raison de leur conception hygiénique et de leurs caractéristiques d'écoulement lisse. Ils sont utilisés dans des applications telles que la transformation du lait, le brassage de la bière et la production de jus. Les matériaux de joint doux utilisés dans ces vannes sont souvent approuvés par la FDA, garantissant qu'ils sont sûrs pour les contacts avec les aliments et les boissons. Par exemple, dans une usine de traitement des produits laitiers, une soupape à billes de sceau molle peut être utilisée pour contrôler l'écoulement du lait entre différents navires de transformation.
3. Traitement chimique
   Les vannes à billes molles jouent un rôle crucial dans les usines de traitement chimique. Ils sont utilisés pour gérer une large gamme de produits chimiques, des acides et des bases aux solvants et polymères. L'excellente performance d'étanchéité et la compatibilité chimique des vannes à billes de joint mous les rendent adaptées à ces applications. Par exemple, dans une usine de fabrication pharmaceutique, une soupape à billes de joints molle peut être utilisée pour contrôler le flux d'ingrédients pharmaceutiques actifs, assurant une dosage précise et prévenir la contamination croisée.

Produits connexes pour les applications liquides

Si vous recherchez plus d'options pour les applications liquides, nous proposons également une gamme de produits connexes. Pour un contrôle automatisé de l'écoulement liquide, notreVanne à billes électriqueoffre un fonctionnement précis et fiable. Il peut être facilement intégré dans un système de contrôle, permettant un fonctionnement et une surveillance à distance.

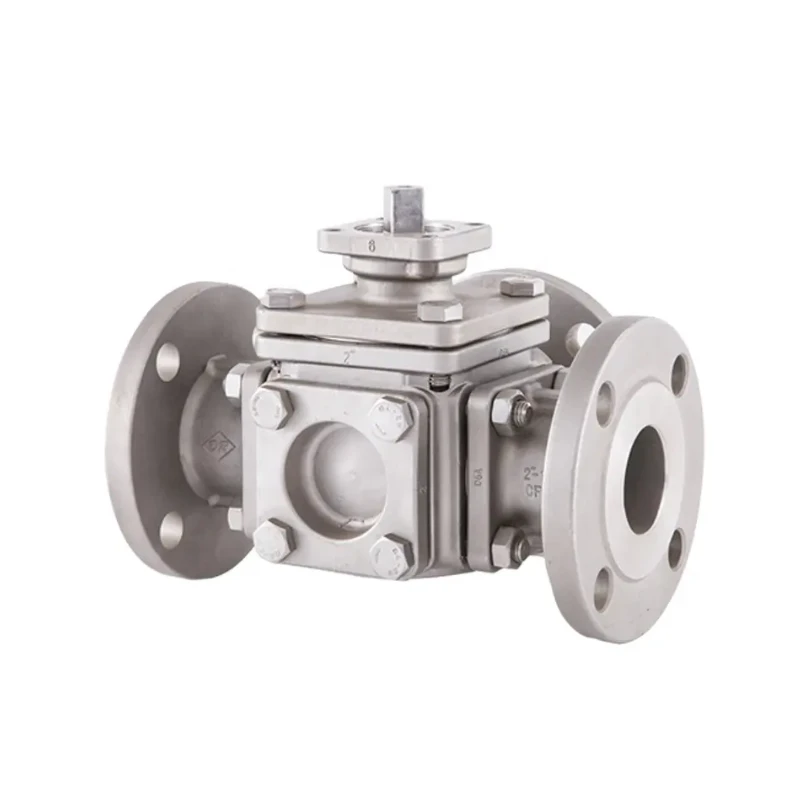

Pour les applications qui nécessitent un contrôle de débit plus complexe, notreValve à billes à 3 voies avec actionneur pneumatique à 180 degrésest un excellent choix. Cette valve peut détourner l'écoulement des liquides dans différentes directions, ce qui le rend adapté à des processus tels que le mélange ou la distribution de liquides.

De plus, notreValve de billes de bride d'actionneur pneumatiqueest conçu pour les applications où une vanne de performance élevée avec une connexion de bride est requise. L'actionneur pneumatique offre un fonctionnement rapide et fiable, et la connexion de la bride assure une installation sécurisée et fuite.

Conclusion

En conclusion, les soupapes à billes molles peuvent être utilisées efficacement pour une large gamme d'applications liquides. Leurs excellentes performances d'étanchéité, leur faible opération de couple et leur contrôle de flux en douceur en font un choix populaire dans de nombreuses industries. Cependant, il est important de prendre en compte des facteurs tels que la température, la pression, la compatibilité chimique et la résistance à l'abrasion lors de la sélection d'une vanne à billes molle pour une application spécifique.

Si vous êtes intéressé par nos vannes à billes molles ou l'un des produits connexes mentionnés ci-dessus pour vos besoins de manipulation des liquides, nous vous invitons à nous contacter pour plus d'informations et à discuter de vos exigences spécifiques. Notre équipe d'experts est prête à vous aider à trouver la bonne solution de vanne pour votre application.

Références

• Valve Handbook, troisième édition, par E. Richard Henry
• Manuel du génie chimique, huitième édition, par Perry et Green
