Le robinet à tournant sphérique pneumatique à 3-voies en acier inoxydable adopte un corps de vanne forgé d'une seule pièce-, un noyau à bille intégré de type-de type T-ou L-, et une dérivation moyenne, une confluence ou une commutation de direction d'écoulement via un actionneur pneumatique de type à crémaillère à 90 degrés-. Les conceptions à ressort de rappel à simple-effet ou à double-effet peuvent être ouvertes et fermées en 0,5-2 secondes dans des environnements sans énergie et antidéflagrants et ont été largement utilisées dans les lignes de production chimique, pharmaceutique, alimentaire et de nouvelles énergies.
Détails du produit :
| Nom du produit | Robinet à tournant sphérique pneumatique à 3 voies en acier inoxydable |
| Nom de la marque | XM et OEM sont également acceptés |
| Diamètre nominal | DN8-DN200 (1/4"-8") |
| Matériau du corps de vanne | CF8 (304) / CF8M (316) / CF3M (316L) |
| Direction d'écoulement de la balle | Type T-(Divert/Mix) ou L-type (Switch) |
| Classe de scellement | PTFE (-20~180 degrés) / R-PTFE / Joint dur en métal |
| Pression de service | PN16/25/40/64 ; ANSI 150/300 lb |
| Type de connexion | Filetage interne BSP/NPT, bride RF/RTJ, soudage SW/EW |
| Type d'actionneur | Double effet DA / simple effet ressort de rappel SR (FC/FO) |
| Pression d'alimentation en air | 0,3 à 0,8 MPa Air comprimé propre |
| Temps de commutation | 0,5 à 2 s (déterminé par la taille de l'actionneur) |
| Taux de fuite | Inférieur ou égal à 1×10^-6 Pa.m^3/s (Classe VI) |

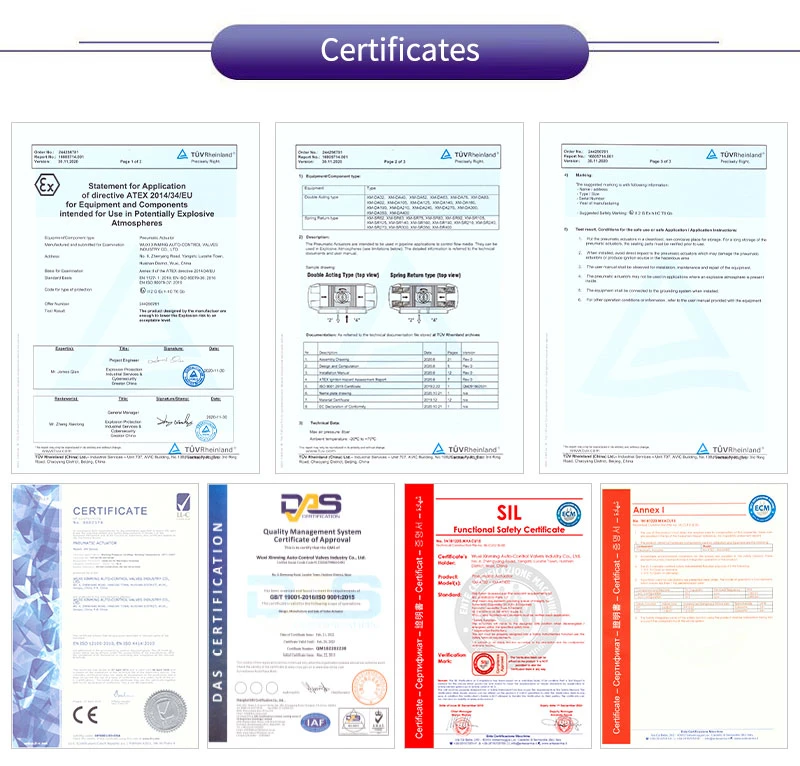

| Normes de certification | CE, ATEX, SIL3, ISO9001:2016 |
Taille et poids :
| DN | L | D | D1 | H | Poids |
|---|---|---|---|---|---|
| 25 | 160 | 115 | 85 | 145 | 3.8 |
| 50 | 200 | 165 | 125 | 170 | 7.2 |
| 80 | 230 | 200 | 160 | 195 | 12.5 |
| 100 | 260 | 220 | 180 | 210 | 18.0 |
Applications typiques :
• Commutation par lots de réacteurs chimiques
• Système de nettoyage pharmaceutique CIP/SIP
• Détournement de la chaîne de production d'aliments et de boissons
• Nouvelle gestion thermique du refroidissement liquide des batteries à énergie
• Mélange d'eau froide et d'eau chaude pour le chauffage urbain

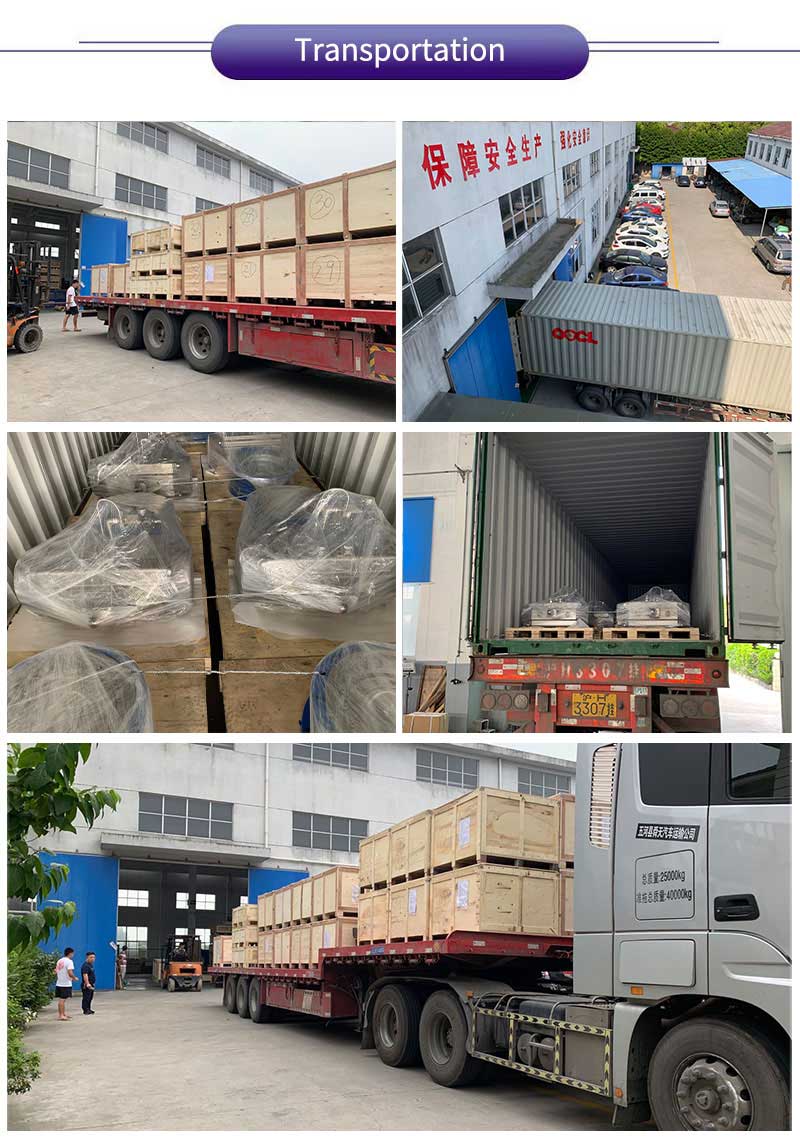

Livraison et après-vente- :
• Livraison ponctuelle DN15-DN100 72h
• Fournir un modèle CAO/3D et un certificat de matériau EN 10204 3.1.
• Garantie de 24 mois, prise en charge mondiale du débogage à distance
Pour plus d'informations sur la sélection de vannes à bille à commande pneumatique en acier inoxydable, la combinaison d'accessoires ou le revêtement spécial, veuillez contacter WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
À propos de nous:

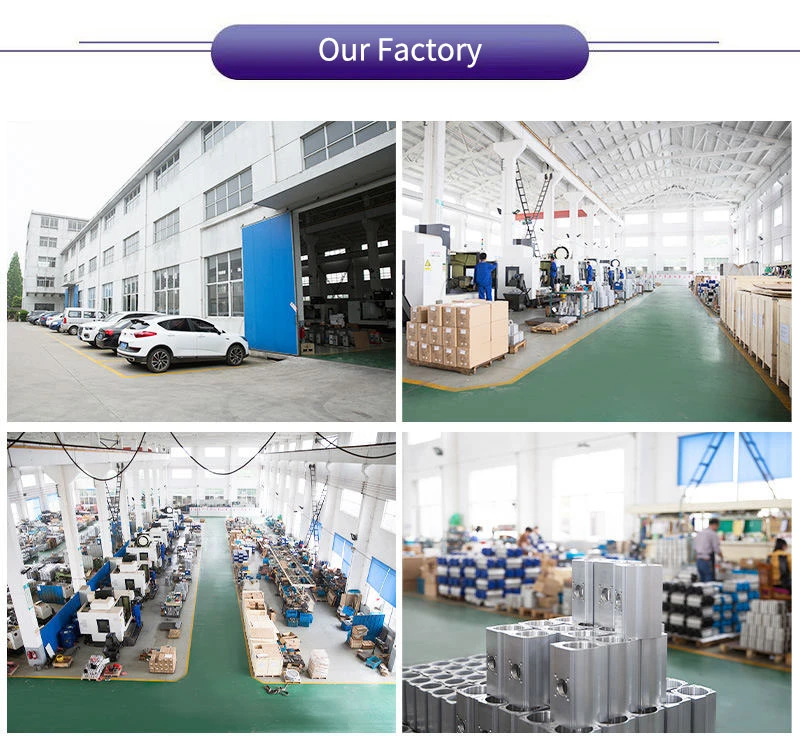

Wuxi Xinming Auto-control Valves Co., Ltd. se spécialise dans la fabrication d'actionneurs pneumatiques et de vannes de régulation automatiques de la série XM certifiés ISO9001, conformes aux normes ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Avec des capacités de R&D et des installations de production avancées, nos produits servent diverses industries, notamment les centrales pétrolières et gazières, chimiques et électriques, incarnant notre engagement envers « la technologie d'abord, l'excellence de la qualité » grâce à des solutions innovantes et des performances fiables.
